При движении автомобиля главная нагрузка в подвеске ложится на рессору либо винтовую пружину. Пружинистые элементы принимают на себя вертикальную инерцию, которая передается колесу от дороги. Рессора или пружина гасят колебания, предотвращают полное попадание негативного движения на кузов автомобиля.
Пружинистые элементы имеют существенный минус – колебания, образующиеся при изгибании и сжатии пружины или рессоры. Эти колебания раскачивают автомобиль, передаваясь на кузов. Сильные колебания способны привести к потере контакта колеса с покрытием, снизить возможности управления автомашиной.
Амортизаторы предназначены для гашения инерционных колебаний в рессорах или винтовых пружинах. Амортизационное устройство создает активное сопротивление колебательному движению и поглощает ненужную энергию.

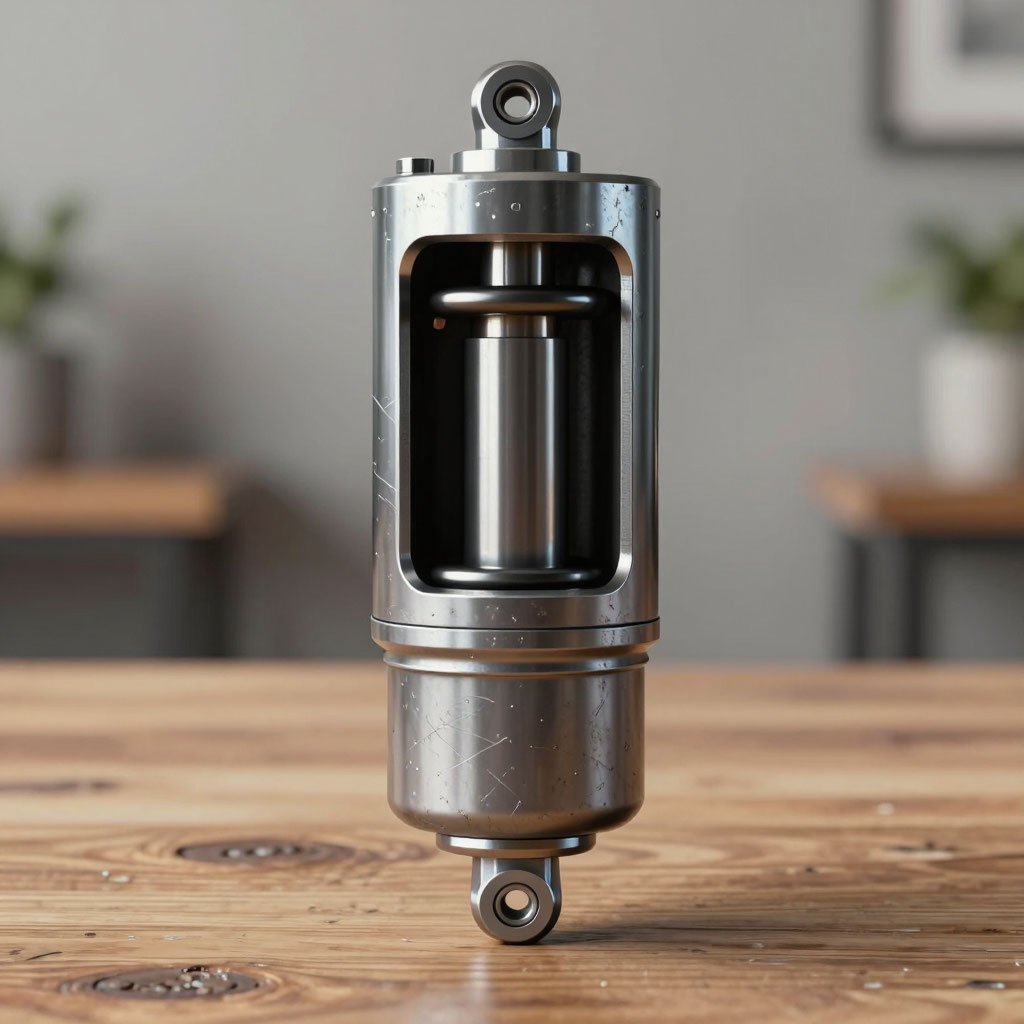

Амортизатор состоит из герметически запечатанного корпуса-цилиндра со штоком внутри. Снизу находится крепежный элемент, предназначенный для установки амортизатора на ось колеса. Для автомобилей со стойками МакФерсона разработаны амортизаторы, помещаемые в стойку, которая закрепляется на колесной ступице. Верхнее крепление амортизатора предназначено для присоединения устройства к раме автомобиля.
По внутреннему устройству амортизаторы подразделяются на двухтрубные и однотрубные, масляные и газовые. Одной из разновидностей масляных амортизаторов являются газомасляные. Масло – рабочая жидкость амортизатора, поэтому оно присутствует и в газовых моделях.
Особенности двухтрубных амортизаторов
Современная промышленность выпускает масляные и газомасляные двухтрубные амортизаторы. Внутри амортизатора находится рабочий цилиндр с небольшим зазором до корпуса. В цилиндре расположен шток с поршнем. Отверстия в поршне выполняют функции клапанов обратного хода. В рабочую полость цилиндра амортизатора заливается масло.
Двухтрубный амортизатор функционирует следующим образом: после разгибания рессоры шток движется вниз, поршень оказывает давление на масло и часть «рабочей жидкости» сквозь клапан прямого хода просачивается в зазор между корпусом и рабочим цилиндром. В это же время часть масла попадает в пространство над поршнем через клапан обратного хода. Клапаны имеют маленький диаметр и в системе создается давление, противодействующее инерции рессоры или пружины.
Когда пружинистый элемент возвращается к исходному положению, поршень направляется вверх, а масло отправляется из пространства над поршнем в подпоршневой зазор. Часть жидкости втягивается в поршень из пространства между корпусом амортизатора и цилиндром. Так амортизатор гасит инерционные колебания автомобильной рессоры.
Масляные амортизаторы заполнены маслом не на 100% - необходимо пространство для вытеснения «рабочей жидкости». Оставшееся место заполнено воздухом. Это и есть основной минус амортизаторов масляного типа. Масло перегревается, вязкость падает, происходит вспенивание. Двухтрубные амортизаторы не имеют больших возможностей охлаждения, поэтому работа устройства ухудшается.
В газомасляных двухтрубных амортизаторах эту проблему частично удалось решить. Производители заполняют пространство над слоем масла азотом. Газовое давление не дает маслу вспениваться, но проблема перегрева и повышенной вязкости осталась и в газомасляных амортизаторах.
Устройство и работа однотрубных амортизаторов
Однотрубные амортизаторы всегда газовые. Основное отличие амортизаторов этого типа от двухтрубных – отсутствие встроенного цилиндра. Рабочей емкостью является корпус амортизатора. В корпусе-цилиндре находится шток с поршнем, на котором расположены два клапана – обратный и прямой.
Конструкция содержит «поплавок» - не подключенный ни к чему поршень, разделяющий газ и масло. Поправок расположен в нижней части цилиндра.
До поршня в цилиндр заливают масло, снизу закачан газ, находящийся под большим давлением. Амортизатор работает так: движущееся вверх колесо создает в системе давление, поршень начинает движение вниз, направляя масло в пространство под собой. Остатки рабочей жидкости попадают вниз, приводят в движение поплавок. Газ давит на поршень, который, одновременно с двигающимся вниз колесом, совершает обратный ход.
Масло в однотрубных амортизаторах охлаждается быстрее, воспламенение жидкости невозможно из-за высокого давления в полости.
Отрицательная особенность однотрубного амортизатора – чрезмерное давление в результате нагрева газа и его расширения. При больших нагрузках амортизатор становится жестким и плохо гасит внешние колебания.
Неполадки в работе амортизаторов
Амортизатор – надежная и прочная система, которая ломается редко. Ремонту амортизатор не подлежит – необходима его замена.
Разгерметизация – самая распространенная неполадка масляных и газомасляных амортизаторов. В образовавшееся отверстие начинает поступать масло, в амортизаторе падает давление, и он уже не способен правильно функционировать.
Еще одна частая поломка – изгиб штока. Шток западает, движение поршня нарушается.
При сильных нагрузках на корпусе амортизатора возникают вмятины. Двухтрубный амортизатор меньше боится таких ударов, а вот для однотрубного они могут стать роковыми. Вмятина на корпусе однотрубного амортизатора не дает поршню свободно перемещаться по цилиндру.
В однотрубных амортизаторах порой возникает разгерметизация: устройство ремонту не подлежит.
Проверка работоспособности амортизаторов
Диагностику амортизатора способен провести непрофессионал. Сначала внимательно изучаем устройство на подтеки. Если имеются хотя бы маленькие следы сгоревшего масла по периметру – произошла разгерметизация амортизатора.
Вмятины на корпусах амортизаторов газомасляного и масляного типа не нарушат работы устройств. При изгибе штока замена амортизатора необходима.
Полный выход амортизатора из строя выявляют простым раскачиванием автомобиля. Частичную неполадку раскачка выявить не сможет.
Проверку амортизатора осуществляют, сильно надавливая на кузов машины в том месте, где предположительно находится вышедший из строя агрегат. Отпустив кузов, наблюдаем: если амортизатор работает нормально, автомобиль сразу вернется в обычное положение. Если амортизатор сломан, кузов долго не успокоится, раскачиваясь, как потревоженное желе.
Наилучшим методом диагностики является проверка на специальном стенде. Так проверяются и амортизаторы, и подвеска автомашины.
